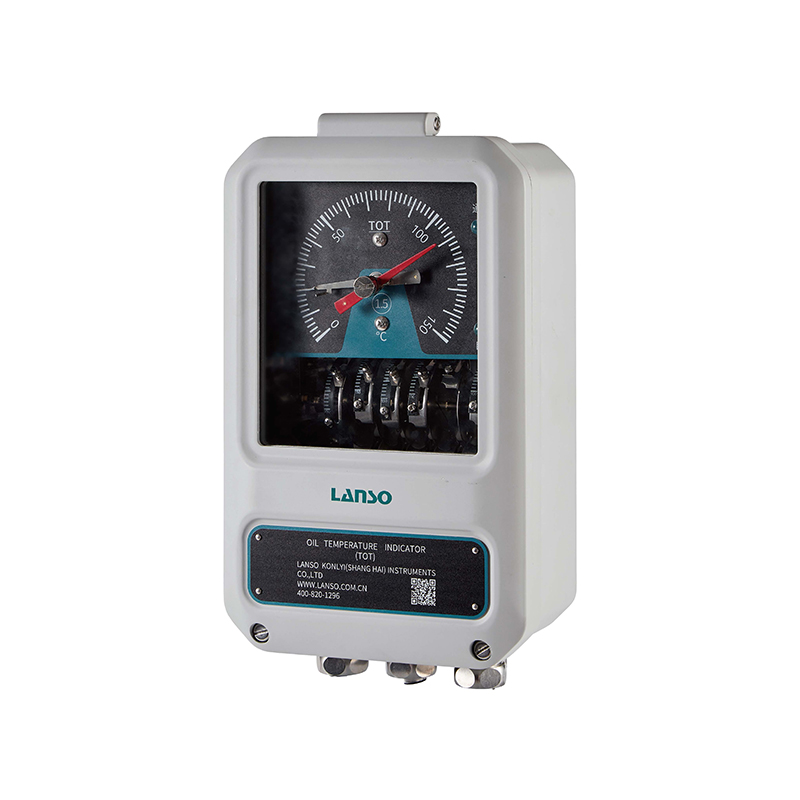

数字化变压器油温计主要由机械部分和数字化感知单元组成。由弹性元件、 传感导管和感温部件构成的密封系统内充满感温介质，当被测温度变化时，感温部件内的感温介质的体积随之变化，这个体积增量通过传感导管传递到仪表内弹性元件，使之产生一个相对应的位移，这个位移经机构放大后便可指示被测温度，并驱动微动开关，输出开关控制信号来驱动冷却系统，达到控制变压器温度的目的。TOT/TWT系列变压器数字化油温计采用复合传感技术，通过装在温包内的Pt100铂电阻信号转换成RS485数字化信号传递到控制室内终端，能够存储10000条的监测数据及运行状态信息并可导出，具有数据远传功能、输出报警或控制信号，具备通信异常、自检故障等本地指示功能，可以同步显示和控制变压器的顶层油温或绕组温度 , 具有通讯电气隔离、安装方便、抗干扰能力强、可远程配置等优势，实现了电力变压器油温远程在线监测功能。

油浸式变压器

1、产品采用双膜盒补偿技术，全天候1.5%FS，满足国网DL/T1400.3-2023的标准；

2、产品满足国网数字化表计Q/GDW 12355.4-2023的标准；

3、产品工艺采用高频焊接及自流式充灌技术，温包可靠不漏液；

4、 产品多种输出信号方式可选（Pt100、4~20mA、RS485）；

5、产品设置六组温控开关，冷却容量分级,全量程内开关点可任意设定；

6、产品外壳合金压铸一体化结构设计，拆卸方便，强度更高；

7、 防护等级IP67。

技术指标

产品特性 描述

环境温度 -40℃~+70℃

测量范围 0℃~+150℃（可根据用户需求定制）

相对湿度 ≤95%（无凝露）

开关数量 最多6组可调开关

开关容量 AC 220V/5A、DC110V/3A

输出信号 Pt100铂电阻信号、4-20mA电流信号、RS485数字信号

准确度等级 1.5%FS

动作误差 ±2.0℃

毛细管长度 标配6米（其他长度可定制）

全天候温度误差 ±2.0℃

防护等级 IP67

电磁兼容性能

检测标准 等级

GB/T 17626.2  静电放电（ESD） 4 级

GB/T 17626.3  射频电磁场辐射 3 级

GB/T 17626.8  工频磁场 5 级

GB/T 17626.9  脉冲磁场 5 级

GB/T 17626.10 阻尼振荡磁场 5 级

GB/T 17626.11 电压暂降 3 级

GB/T 17626.4  电快速瞬变脉冲群 4 级

GB/T 17626.5  浪涌（冲击） 4 级

GB/T 17626.6  射频场感应的传导骚扰  3 级

TOT/TWT数字化油温计，有多种参数可供选择，可满足国内外各类油浸式变压器的需求，包括:输出信号，量程，开关接点，安装尺寸，安装螺纹，仪表防雨罩和温包防雨罩等。
