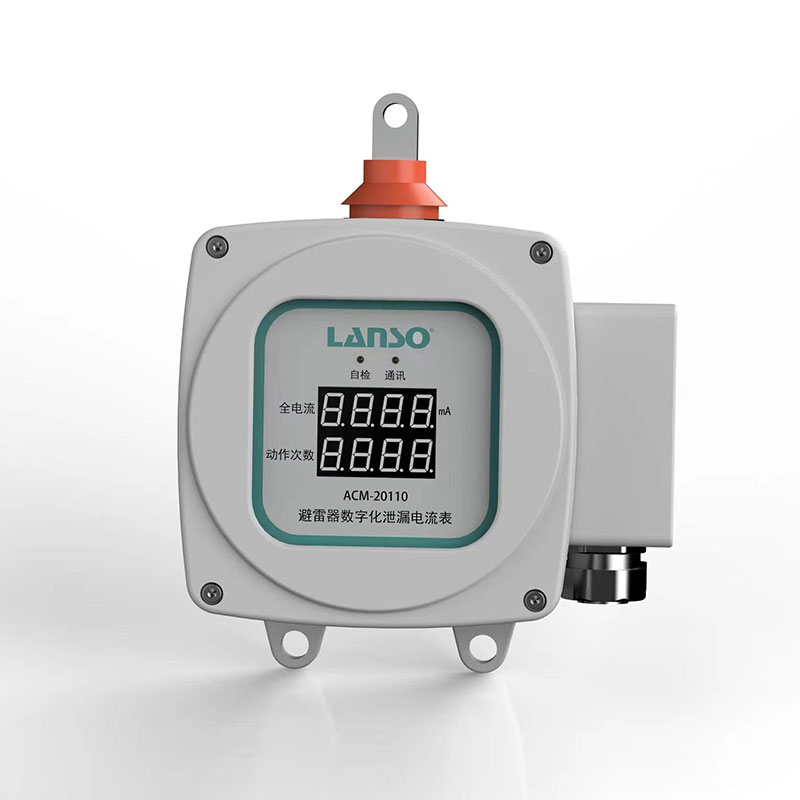

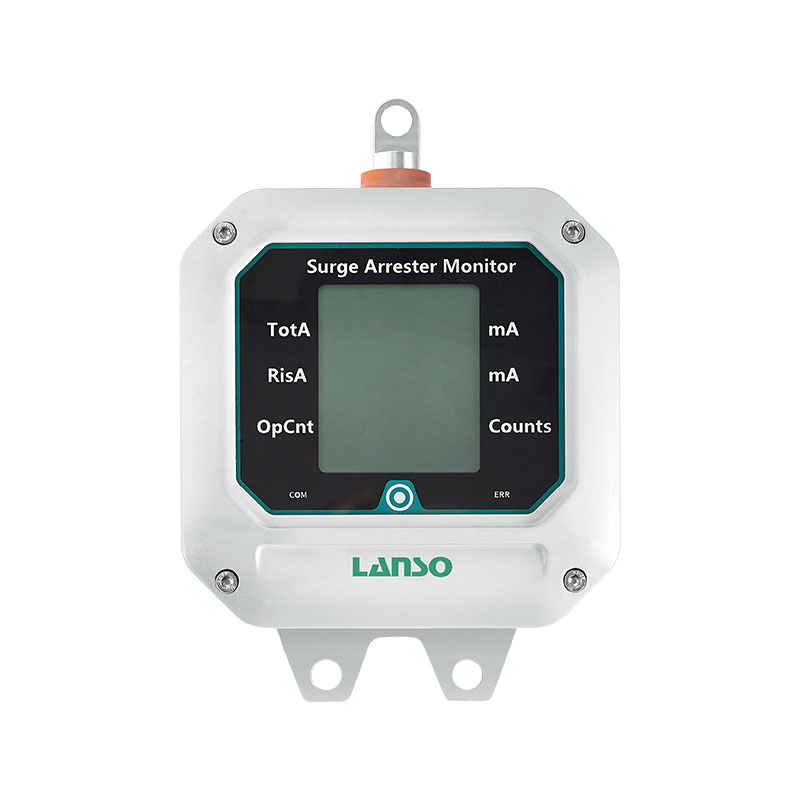

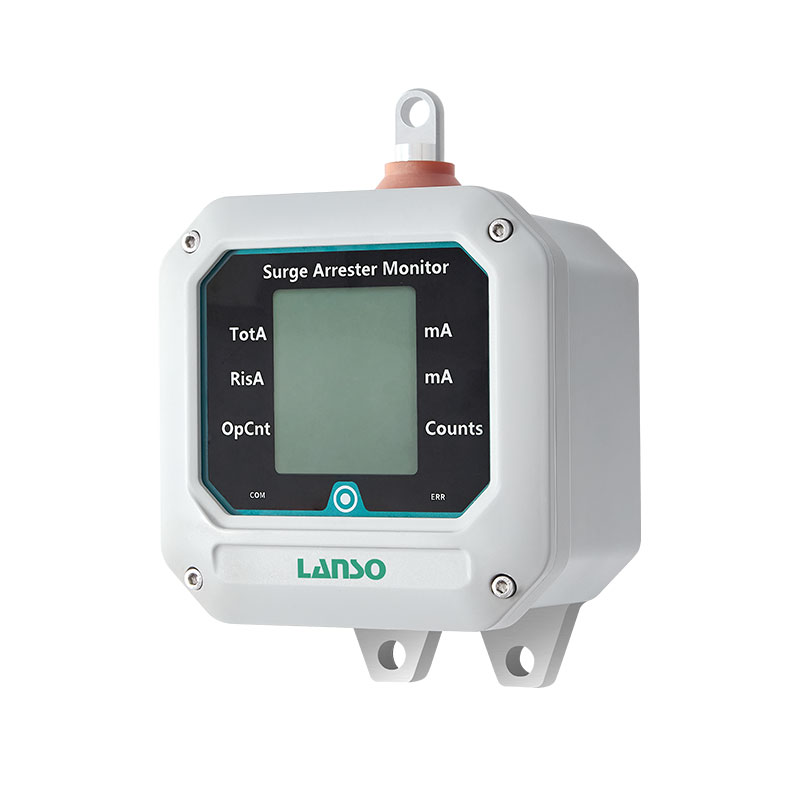

ACM型避雷器数字化泄漏电流表

产品描述产品应用产品特性技术数据选项

避雷器数字化泄漏电流表计主要监测发电站、变电站、输配电等35kV及以上电压等级避雷器的运行状态，能够对全电流、阻性电流、放电次数等状态参量进行周期性自动监测，具备断电不丢失数据、自诊断、自复位、远传、报警和数据存储功能，符合国家电网《Q/GDW12355_4-2023智慧变电站技术规范第4 部分：数字化远传表计》技术要求。可提供新建变电站配套及现有变电站智能化改造等多种解决方案。

关于我们

产品中心

服务支持

资料下载

新闻资讯

加入我们

关注微信公众号

产品特性	描述
工作环境温度	-40℃～+70℃
相对湿度	5%～95%
大气压力	80 kPa～110kPa
适用电压等级	35kV及以上电压等级
残压试验	有线款：无残压无线款：小于所配避雷器残压的3%, 最大不超过3.0kV
大电流冲击耐受试验	100kA
方波冲击电流耐受试验	800A
全电流测量范围	100uA～50mA
全电流测量误差	±（标准读数*1％+5uA）
全电流测量重复性	RSD＜0.5%
避雷器动作次数	0～9999
数据更新频率	4 秒/次
数据存储条数	10000条
供电方式	有线款：电源DC24V 无线款：泄漏电流取能/电池
防护等级	IP67
安装方式	螺钉固定
重量	2900g(有线款)；3300g(无线款)

检测标准	等级(有线款)	等级(无线款)
GB/T 17626.2 静电放电（ESD）	4 级	4 级
GB/T 17626.3 射频电磁场辐射	3级	3级
GB/T 17626.8 工频磁场	5 级	5 级
GB/T 17626.9 脉冲磁场	5 级	5 级
GB/T 17626.10 阻尼振荡磁场	5 级	5 级
GB/T 17626.11 电压暂降	3级	不适用
GB/T 17626.4 电快速瞬变脉冲群	4 级	不适用
GB/T 17626.5 浪涌（冲击）	4 级	不适用
GB/T 17626.6 射频场感应的传导骚扰	3 级	不适用
