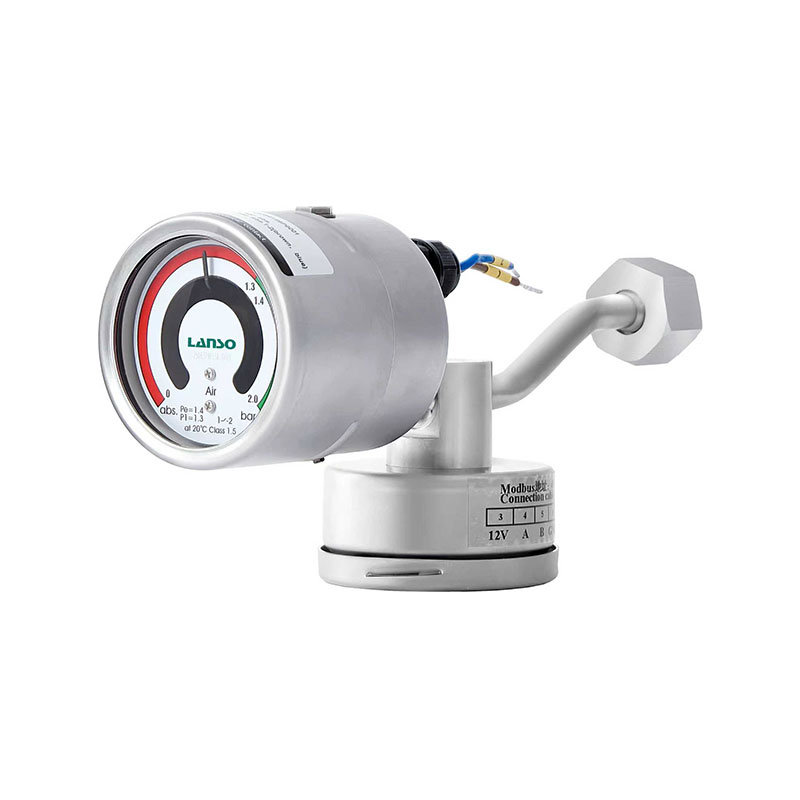

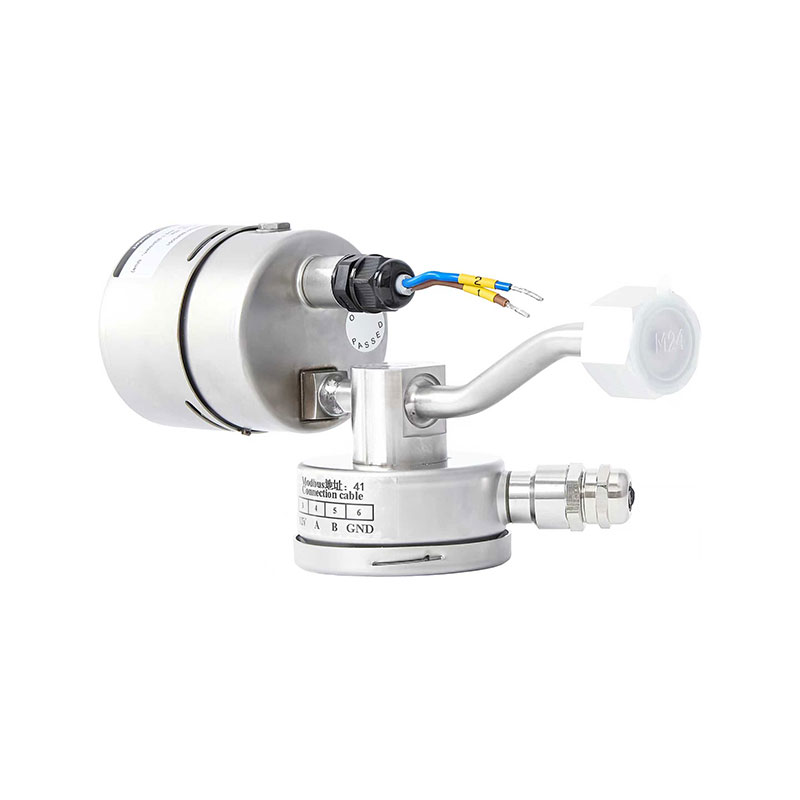

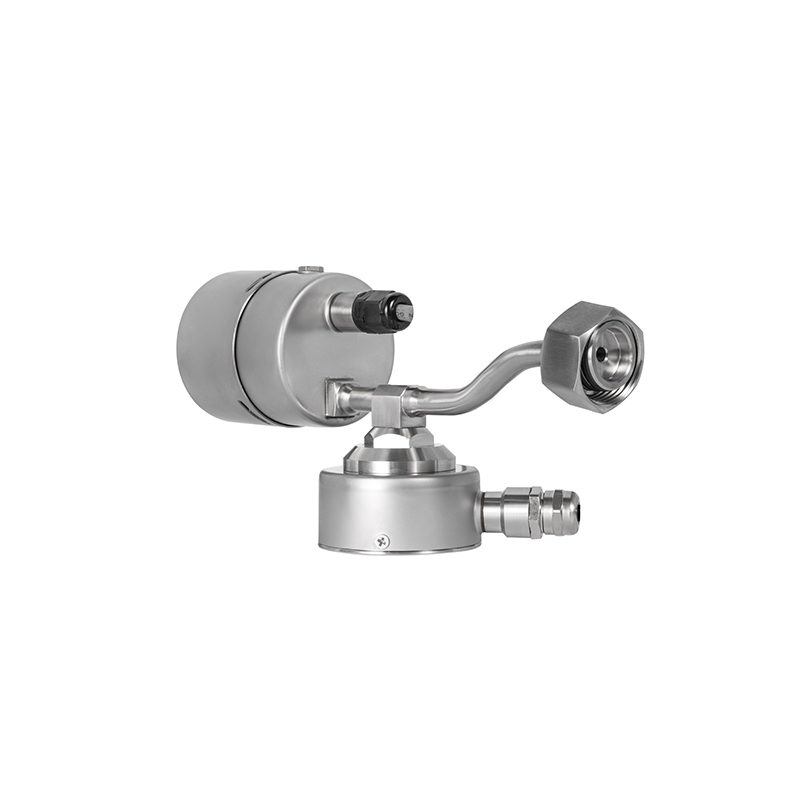

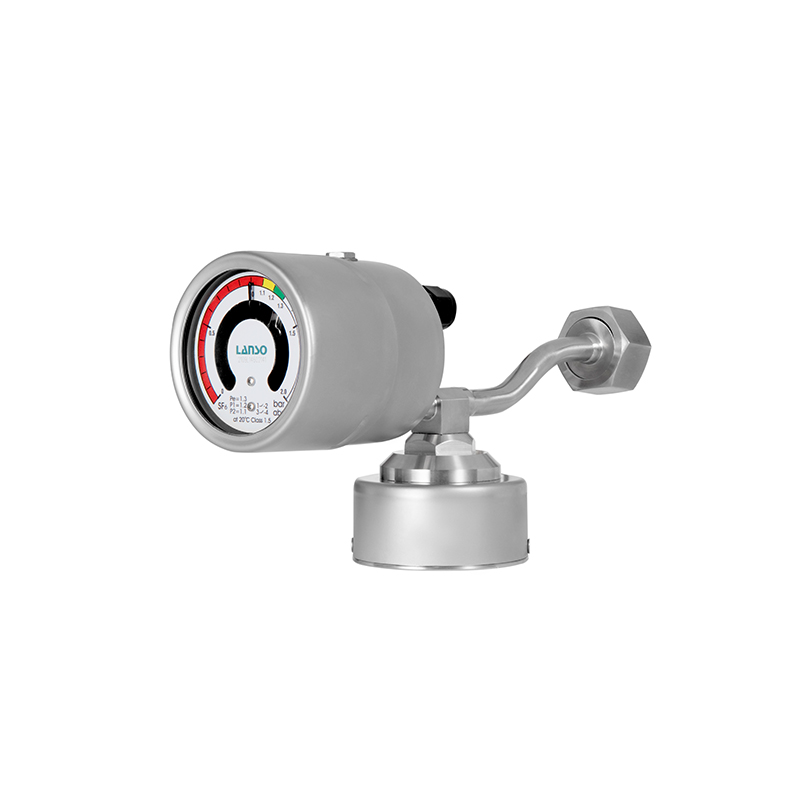

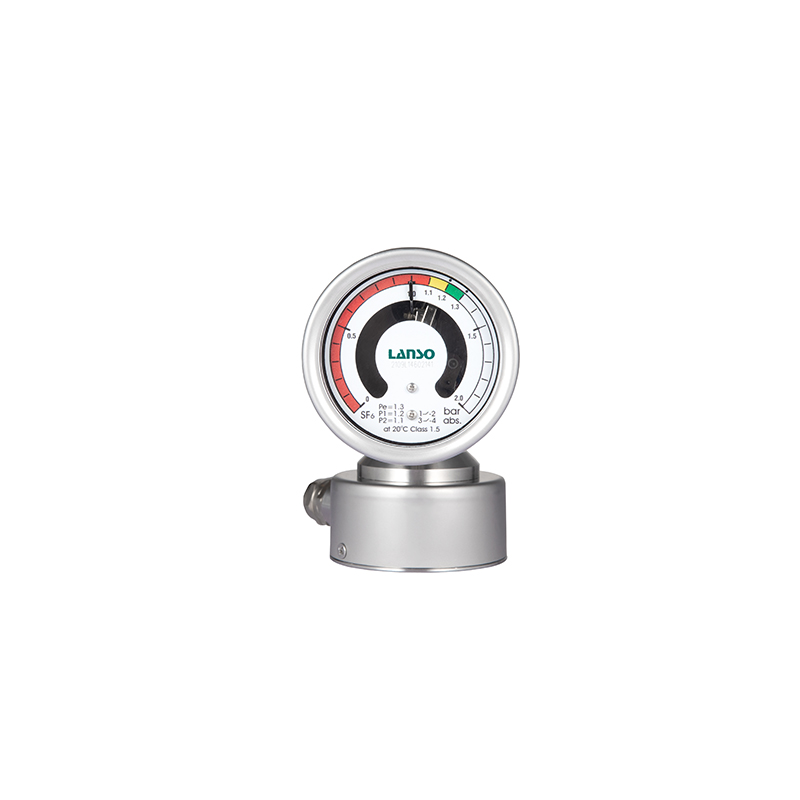

用于监控密闭容器中气体的密度，可广泛应用于中压开关柜、环网柜。能够现场显示气体密度，同时可靠输出SF6气体密度信号供远程监视、监测。
可提供新建变电站配套及现有变电站改造等多种解决方案。
SF6气体绝缘环网柜
SF6气体绝缘开关柜
小型化设计，安装接口特别定制，方便可靠。
可根据用户需求提供上限3组开关动作接点。
带有RS485远传功能，方便远程监测
外壳直径：Φ64mm
2、外壳材质：不锈钢
3、测量范围：0 ~ 2bar abs.（可定制）
4、测量精度：
±1.5%FS（+20±1℃）
±2.5%FS（-20℃～+60℃）（气态）
5、工作温度：-20°C～+60°C, 相对湿度≤ 95%RH
6、防护等级：IP65
7、泄漏率： ≤1×10-9Pa·m3/s （氦气检漏）
8、压力接口：M20×1.5（可定制）
9、安装方式：径向或轴向
10、绝缘性能：绝缘电阻：>100MW (DC 500V)
工频耐压： 2000V, 50/60 Hz 1 min
11、接点类型：磁助式电接点开关（上限3组，常开或常闭）
12、接点电气参数：功率：30VA
工作电压上限：380V
通过电流上限：1A
13、重量： 0.3kg
14、感压元件：波顿管
远传部分主要电气性能指标和规格
l 工作电压：DC 10~30V
l 功耗： <0.5W
l 通讯方式：RS485
l 通讯协议：ModBus RTU
l 传输速度：9600bps
l 电磁兼容性能
IEC61000-4-2：4级
IEC61000-4-3：3级
IEC61000-4-4：4级
IEC61000-4-5：3级
IEC61000-4-6：3级
IEC61000-4-8：5级
测量范围
工作温度可选-40℃～+60℃
出线方式及电缆线长度
安装方向
高海拔环境使用
可检测SF6、Air、N2、SF6+N2等气体
可定制性能参数满足国网新标准
